剪板机 安徽力福剪板机 |
所属目录:锻压机床 搜索关键字:剪板机 安徽力福剪板机 信息简介:剪板机 安徽力福剪板机 |
||
剪板机 安徽力福剪板机详细信息: |
“剪板机 安徽力福剪板机”参数说明
“剪板机 安徽力福剪板机”详细介绍
QC12Y系列液压摆式剪板机?·液压传动摆式刀架,机架整体焊接,坚固耐用?·使用氮气回程?平稳迅速?·配NC89电子数显装置?·配国内名牌液压集成系统?·配进口施耐德或西门子低压电气?·配T型丝杠控制后挡料前后运动??可选配滚珠丝杠及同步带传动??可选配进口液压集成系统??可选配进口卡套接头
安徽力福剪板机阐述:
安力福“

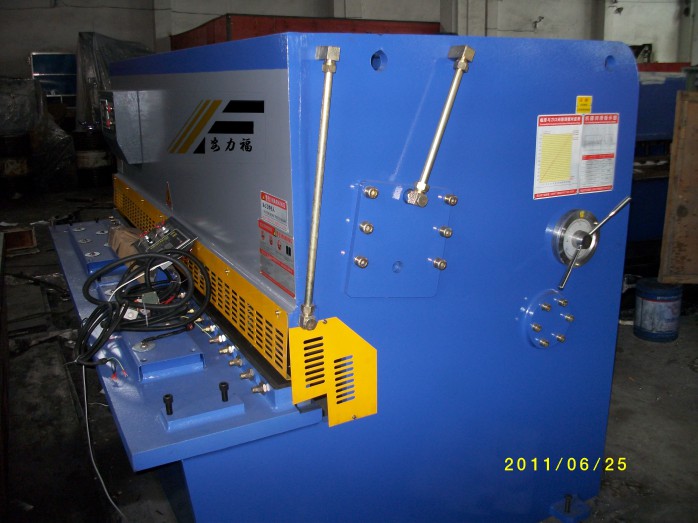

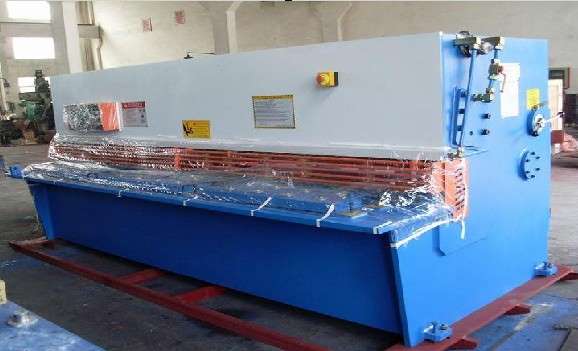

QC12Y系液压数显摆式剪板机
”(剪板机力福剪板机︱剪板机价格︱剪板机厂家︱剪板机规格︱剪板机尺寸︱液压剪板机︱数显剪板机︱数控剪板机︱剪板机批发︱剪板机报价︱剪板机规格︱订做非标剪板机︱双缸剪板机)
采用德国技术进行内应力消除。整体框架采用打砂方式除锈,
并喷有防锈漆。
采用钢板焊接结构,机身采用整体钢板焊接结构,具有良好的强度、刚度及抗振性。
一、性能特点
1.?矩形下刀片,可使用四个刃口剪切,延长了刀片的使用寿命。
2.?工作台面上设有辅助刀座
,
便于刀片作微量调节。
3.?工作台面上装有送料滚球,操作轻便。
4.?刀片间隙调整采用无极调整机构,适应不同板厚及材质的剪切需要。
5.调整剪切行程、既可提高加工效率,又可实现分段剪切功能。
6.剪切次数自动计数,减少了繁琐的清点工作。
二、液压系统
1.先进的集成式液压系统,减少了管路安装,保证了机床运行中高度的可靠性和安全性。
2.压料机构:出安装在机架前面支承板上的若干个压料油缸进油后,压料头在克服拉力弹簧的拉力后下压,压紧板料。在剪切完成后,借助于拉力弹簧的拉力而复位。压料力的大小随被剪切板厚度的增加而增大。
后挡料的调节由伺服电动机驱动,
经齿轮减速后由滚珠丝杆传动。
三、主要零件配套厂家
1.液压系统
上海华顺
2.密封元件
台湾鼎基
3.电器元件
施耐德(欧姆龙)
4.
伺服电机?????????????????????日本安川
5.滚珠丝杆台湾
安力福剪板机︱剪板机价格︱剪板机厂家︱剪板机规格︱剪板机尺寸︱液压剪板机︱数显剪板机︱数控剪板机︱剪板机批发︱剪板机报价
?1、机器为全钢焊接机构,
液压上传动,振动消除应力,机器强度高、刚性好。液压摆式剪板机是通过采用主
油缸
(固定在墙板上)做向下剪切运动、氮气缸回程,因此简化液压系统、运行更稳定。摆式剪板机的上刀架在剪切过程中绕一固定轴线作圆弧摆动,通过杠杆作用,支点受力小,可提高剪切刃寿命、机器寿命,整机结构紧凑,并能无极调节上刀架的行程量,大大提高工作效率。
2、数控系统功能(
荷兰
?Delem):全中文显示,便于操作。后挡料装置为机动块调整,具有单向和双向定位功能,能有效消除丝杠间隙,具有退让选料功能,避免挡料装置与工件的干涉,减少磨损,提高
定位精度
,具有自动或手动搜索参考点功能。具有断电位置记忆功能,对参数、位置及程序进行现场保护。具有多步加工编程功能,可实现多步动运行,完成多工步零件一次性加工,提高生产效率。
3、采用防护栅与电器箱联锁人生安全保护装置。
4、采用先进的集成式液压系统,可靠性好。
5、机器采用机械式扭力同步;
6、配
埃斯顿
(Estun)E10型
折弯机
专用数显装置;
7、配进口高性能旋转编码器反馈计数;
8、配国内名牌液压集成系统;
9、配
法国
施耐德或
德国
西门子低压电气;
10、配美国原装PARKER
油缸密封件;
说明如下:
1、大、右回程缸上下端各一点油量大小
/
小
加油间时间
/16
小时
2、后档料滑动螺母左右各一点油量大小
/
中
加油间时间
/8
小时
3、上刀架摆动支点左右各一点油量大小
/
小
加油间时间
/24
小时
4、间隙轴轴套左右各一点油量大小
/
小
加油间时间
/48
小时
5、左右油缸活塞杆各一点油量大小
/
中
加油间时间
/8
小时
6、左右油缸垫块各一点油量大小
/
中
加油间时间
/8
小时
润滑油各类及牌号:钙基润滑脂、ZG-3、机械油、
N46
注:1、钙基润滑脂
50%?
机械油
50%
混合后使用。
???????2、石墨锂基脂必须加30%
机械油混合使用。
???????3、油箱内的油原则上半年换一次。
剪板机板厚与刀
|
||||||||||||||||||||||||||||||||||||||||||||
