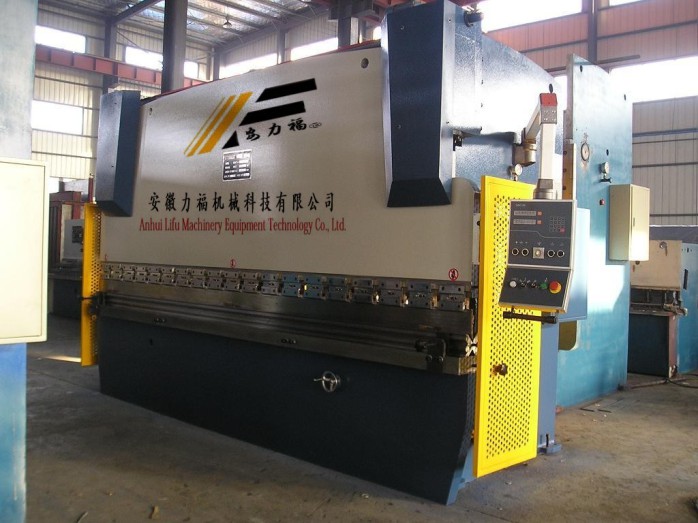

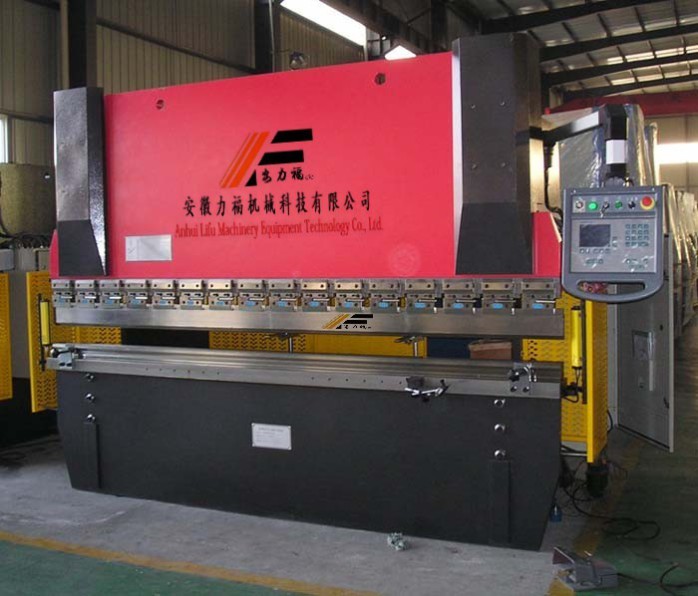

折弯机(WC67K-500T*5000) |
所属目录:折弯设备 搜索关键字:折弯机(WC67K-500T*5000) 信息简介:折弯机(WC67K-500T*5000) |
||
折弯机(WC67K-500T*5000)详细信息: |
“折弯机(WC67K-500T*5000)”参数说明
“折弯机(WC67K-500T*5000)”详细介绍
性能特点:马鞍山力福数控剪板机力福数控剪板机安徽数控剪板机数控剪板机价格数控剪板机厂家,QC12K系列数控液压摆式剪板机采用钢板焊接结构,焊后退火处理,机身采用整体钢板焊接结构,具有良好的强度、刚度及抗振性,采用德国技术进行内应力消除,经计算机辅助优化设计,整体框架采用打砂方式除锈,并喷有防锈漆。一、性能特点1.矩形下刀片,可使用四个刃口剪切,延长了刀片的使用寿命。2.工作台面上设有辅助刀座,便于刀片作微量调节。3.工作台面上装有送料滚球,操作轻便。4.刀片间隙调整采用无极调整机构,适应不同板厚及材质的剪切需要。5.调整剪切行程、既可提高加工效率,又可实现分段剪切功能。6.剪切次数自动计数,减少了繁琐的清点工作。二、液压系统1.先进的集成式液压系统,减少了管路安装,保证了机床运行中高度的可靠性和安全性。2.压料机构:出安装在机架前面支承板上的若干个压料油缸进油后,压料头在克服拉力弹簧的拉力后下压,压紧板料。在剪切完成后,借助于拉力弹簧的拉力而复位。压料力的大小随被剪切板厚度的增加而增大。后挡料的调节由伺服电动机驱动,经齿轮减速后由滚珠丝杆传动。三、主要零件配套厂家1.液压系统上海华顺2.密封元件台湾鼎基3.电器元件施耐德(欧姆龙)4.伺服电机日本安川5.滚珠丝杆台湾6.伺服电机日本安川。
主要配置: 1 、电气控制主要电器元件由 施耐德 生产。 2 、油缸的主要密封件由 日本华尔卡公司 生产。 3 、液压系统全部采用插装阀控制,液压主原件采用 德国 HOERBIGER 公司 。 4 、模具由 安徽力福 机械厂生产的 “ 力福牌 ” 模具( 6CrW2Si )。 5 、液压泵采用 航天标准低噪音内啮合齿轮泵 NT3 系列(上海诚捷) 。 6 、选用 中国台湾 HIWIN 直线导轨和滚珠丝杠。 7 、选用 日本松下 Panasonic? 或者三菱 伺服驱动器和伺服电机。 8 、液压系统选用 德国 EMB 管路接头,保证液压系统长期运行中的稳定。
规格型号公称力工作台长度喉口深度滑块行程行程次数主电机功率
KNmmmmmmm×min-1kw
WC67Y-40T×2200液压数显板料折弯机4002200200100115.5
WC67Y-40T×2500液压数显板料折弯机4003200200100115.5
WC67Y-63T×2500液压数显板料折弯机6302500250100105.5
WC67Y-63T×3200液压数显板料折弯机6303200250100105.5
WC67Y-80T×3200液压数显板料折弯机800320032010087.5
WC67Y-80T×4000液压数显板料折弯机800400032010087.5
WC67Y-100T×3200液压数显板料折弯机1000320032012087.5
WC67Y-100T×4000液压数显板料折弯机1000400032012087.5
WC67Y-125T×3200液压数显板料折弯机1250320032012087.5
WC67Y-125T×4000液压数显板料折弯机1250400032012087.5
WC67Y-160T×3200液压数显板料折弯机16003200400200811
WC67Y-160T×4000液压数显板料折弯机16004000400200811
WC67Y-160×6000液压数显板料折弯机16006000400200715
WC67Y-200T×3200液压数显板料折弯机20003200400200715
WC67Y-200T×4000液压数显板料折弯机20004000400200715
“折弯机(WC67K-500T*5000)”其他说明
|
